Сантехнічні ревізійні люки під плитку
Невидимі натискні люки під плитку
Для якої плитки можливе застосування натискних люків ?
Натискні ревізійні люки невидимки використовуються при облицюванні поверхні будь-якою плиткою - гладкою, глянсовою, шорсткою і з рельєфним малюнком. Адже для відкривання люка досить легкого натиснення на дверці. І в цьому полягає основна перевага і відмінність від потайних розпашних люків. Замість присосків для прихованих натискних люків застосовуються спеціальні роликово-натискні замки.
Другою безумовною перевагою потайних натискних люків є простота і зручність відкривання люка - не потрібно шукати присоски, що постійно втрачаються. Але у натискного невидимого люка, у відмінності від розпашного, є і один недолік - натискні люки дорожче орієнтовно на 10%. Це пов'язано з вартістю роликово-натискних замків. У випадку якщо передбачається облицювання поверхні маленькою мозаїчною плиткою необхідно замовляти спеціальні нажимные люки під мозаїку.
Нажимные потайні люки невидимки є популярною моделлю серед сантехнічних люків для плитки. Це пояснюється зручністю користування люком, і гарантованою надійністю на багато років.

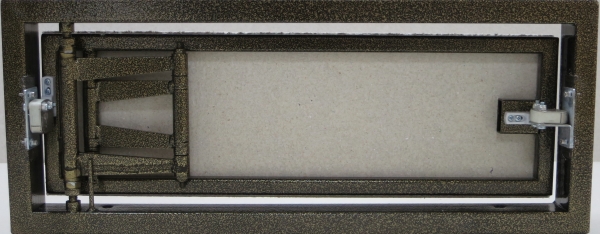

Конструкція люка
Конструктивно люк складається з наступних елементів:
- Рама люка
- Дверці люка з гіпсоволокнистою плитою
- Запатентовані двухзвенные шарнірні петлі
- роликово-натискні замки
Рама люка виготовляється із сталевої труби 40 х20 мм, а дверці люка із сталевої
труби перерізом 15 х15 мм В якості основи дверець, на які наклеюється плитка,
використовується міцний вологостійкий гіпсоволокнистий лист Vidival Knauf.
Кріплення рами люка до вашого отвору здійснюється за допомогою дюбелів або
саморезов через технологічні отвори в рамі люка.
Дверці люка з'єднуються з рамою за допомогою спеціальних двозвенных шарнірних петель. Використання цих петель дозволяє відкривати люк спочатку фронтально ( тобто прямо на себе), а потім убік. Такий механізм відкривання люка унеможливлює поломку країв плитки, наклеєної на дверці, що виступають.
У закритому стані дверці люка утримуються двома роликово-натискними замками. Ці замки надійно фіксують дверці люка в закритому стані. Відкривання люка, як вже вказувалося вище, здійснюється шляхом натиснення на дверці люка. При натисненні на дверці люка спрацьовує механізм і дверці відкривається. При повторному натисненні люк плавно закривається. Натискні люки під керамічну плитку застосовуються для доступу до бойлерів, вентилів, лічильників води і багатьох інших пристосувань, які приховані від сторонніх. Відкривання люка можливе направо і наліво. Для зміни напряму досить перевернути люк на 180о
Підбір люка необхідного розміру під Ваш отвір Ви можете визначити самі за допомогою Інструкції по підбору прихованого люка під плитку або звернувшись до наших продавців консультантів.
Монтаж прихованого люка виконати зовсім не складно див. Технологія монтажу прихованих (невидимих) люків
Номенклатура і ціни
Потайні сантехнічні люки під плитку натискного типу виготовляються у вигляді стандартних моделей і нестандартних. Лінійка стандартних моделей люків налічує 30 типорозмерів. Усі люки стандартних розмірів завжди є в наявності в магазині. Люки нестандартних розмірів виготовляються під замовлення. Ціни на стандартні люки представлені в нижченаведеній таблиці.
Прайс-лист на приховані ревізійні натискні сантехнічні люки | ||||
ширина х высота мм |
Вартість за шт. грн. |
ширина х высота мм |
Вартість за шт. грн. | |
Стандартні розміри |
||||
200х200 | 1558 | 400х750 | 2362 | |
200х300 | 1558 | 400х900 | 2551 | |
200х400 | 1582 | 500х200 | 1790 | |
200х500 | 1665 | 500х300 | 1790 | |
200х600 | 1790 | 500х400 | 1892 | |
300х200 | 1638 | 500х500 | 2092 | |
300х300 | 1638 | 500х600 | 2253 | |
300х400 | 1712 | 500х800 | 2591 | |
300х500 | 1790 | 600х300 | 2198 | |
300х600 | 1867 | 600х400 | 2198 | |
400х200 | 1712 | 600х500 | 2253 | |
400х300 | 1712 | 600х600 | 2411 | |
400х400 | 1766 | 600х900 | 3947 | |
400х500 | 1892 | 600х1000 | 4122 | |
400х600 | 2049 | 600х1200 | 4517 |
Важливо знати, що люки шириною більше 700 мм виготовляються в дводверном виконанні, при цьому розділення дверець за розміром може бути виконане у будь-якому співвідношенні. Наприклад 50% х 50% або 40% на 60% і так далі.
На усіх моделях люків, що відкриваються натисненням, в місці розташування натискних / пружинних замків "глибина" люка 60мм.
Термін виготовлення нестандартних натискних люків 7-10 робочих днів. Можлива доставка у будь-яке місто України. см. ДОСТАВКА
Ціни на нестандартні розміри натискних люків Ви можете дізнатися в нижченаведених таблицях:
примітка: на перетині ширини і висоти вказана вартість люка в грн.
Прайс-лист на ревізійні натискні сантехнічні люки |
||||||
Нестандартні однодверні моделі |
||||||
Размермм |
Ширина |
|||||
200 |
250 |
300 |
350 |
400 |
||
высота |
200 |
1620 | 1620 | 1705 | 1786 | 1866 |
250 |
1620 | 1705 | 1786 | 1866 | 1945 | |
300 |
1705 | 1786 | 1866 | 1945 | 2031 | |
350 |
1786 | 1866 | 1945 | 2031 | 2107 | |
400 |
1866 | 1945 | 2031 | 2107 | 2188 | |
450 |
1945 | 2031 | 2107 | 2188 | 2272 | |
500 |
2031 | 2107 | 2188 | 2272 | 2351 | |
550 |
2107 | 2188 | 2272 | 2351 | 2433 | |
600 |
2188 | 2272 | 2351 | 2433 | 2471 | |
650 |
2272 | 2351 | 2433 | 2471 | 2552 | |
700 |
2351 | 2433 | 2471 | 2552 | 2637 | |
750 |
2433 | 2471 | 2552 | 2637 | 2717 | |
800 |
2471 | 2552 | 2637 | 2717 | 2797 | |
850 |
2552 | 2637 | 2717 | 2797 | 2839 | |
900 |
2637 | 2717 | 2797 | 2839 | 2923 | |
950 |
2717 | 3022 | 2839 | 2923 | 2999 | |
1000 |
3022 | 3066 | 3156 | 3228 | 3326 | |
1050 |
3066 | 3156 | 3238 | 3326 | 4181 | |
1100 |
3156 | 3238 | 3326 | 4181 | 4290 | |
1150 |
3238 | 3326 | 4181 | 4290 | 4393 | |
1200 |
4096 | 4181 | 4290 | 4393 | 4502 | |
1250 |
4181 | 4290 | 4393 | 4502 | 4618 | |
1300 |
4290 | 4393 | 4502 | 4618 | 4719 | |
1350 |
4393 | 4502 | 4618 | 4719 | 4826 | |
1400 |
4502 | 4618 | 4719 | 4826 | 4934 | |
1450 |
4618 | 4719 | 4826 | 4934 | 4987 | |
1500 |
4719 | 4826 | 4934 | 4987 | 5091 | |
1550 |
4826 | 4934 | 4987 | 5091 | 5424 | |
1600 |
4934 | 4987 | 5091 | 5190 | 5541 |
Прайс-лист на ревізійні натискні сантехнічні люки |
|||||||
Нестандартні однодверні моделі |
|||||||
Размермм |
Ширина |
||||||
450 |
500 |
550 |
600 |
650 |
700 |
||
высота |
200 |
||||||
250 |
|||||||
300 |
2107 | 2188 | 2272 | 2351 | |||
350 |
2188 | 2272 | 2351 | 2433 | |||
400 |
2272 | 2351 | 2433 | 2471 | 2552 | ||
450 |
2351 | 2433 | 2471 | 2552 | 2637 | ||
500 |
2433 | 2471 | 2552 | 2637 | 2717 | 2797 | |
550 |
2471 | 2552 | 2637 | 2717 | 2797 | 2839 | |
600 |
2552 | 2637 | 2717 | 2797 | 2839 | 2923 | |
650 |
2637 | 2717 | 2797 | 2839 | 2923 | 2999 | |
700 |
2717 | 2797 | 2839 | 2923 | 2999 | 3080 | |
750 |
2797 | 2839 | 2923 | 2999 | 3080 | 4181 | |
800 |
2839 | 2923 | 2999 | 3080 | 4181 | 4290 | |
850 |
2923 | 2999 | 3080 | 4181 | 4290 | 4393 | |
900 |
2999 | 3080 | 4181 | 4290 | 4393 | 4502 | |
950 |
3080 | 4181 | 4290 | 4393 | 4502 | 4618 | |
1000 |
4181 | 4290 | 4393 | 4502 | 4618 | 4719 | |
1050 |
4290 | 4393 | 4502 | 4618 | 4719 | 4826 | |
1100 |
4393 | 4502 | 4618 | 4719 | 4826 | 5149 | |
1150 |
4502 | 4618 | 4719 | 4826 | 4934 | 5204 | |
1200 |
4618 | 4719 | 4826 | 4934 | 5204 | 5310 | |
1250 |
4719 | 4826 | 4934 | 5204 | 5310 | 5424 | |
1300 |
4826 | 4934 | 4987 | 5310 | 5424 | 5541 | |
1350 |
4934 | 4987 | 5310 | 5424 | 5541 | ||
1400 |
4987 | 5310 | 5424 | 5541 | |||
1450 |
5091 | 5424 | 5541 | ||||
1500 |
5424 | 5541 | |||||
1550 |
5541 | ||||||
1600 |
Технічна інформація і вантажопідйомність люків в нижченаведеній таблиці:
Потайні натискні сантехнічні люки- технічні параметри |
||||
Стандартнімоделіширинах высотамм |
Розмір дверцымм |
Габаритылюка ммШ х В х Гл |
Грузо-подъем-ность кг |
Вес люкав сборе кг |
Стандартні розміри |
||||
200х300 | 155х244 | 200х300х50 | 9 | 2,1 |
200х400 | 155х344 | 200х400х50 | 11 | 2,3 |
200х500 | 155х444 | 200х500х50 | 12 | 2,7 |
300х300 | 255х244 | 300х300х50 | 13 | 2,5 |
300х400 | 255х344 | 300х400х50 | 14 | 3,2 |
300х500 | 255х444 | 300х500х50 | 16 | 3,9 |
300х600 | 255х544 | 300х600х50 | 18 | 4,6 |
400х300 | 355х244 | 400х300х50 | 14 | 3,2 |
400х400 | 355х344 | 400х400х50 | 16 | 3,6 |
400х500 | 355х444 | 400х500х50 | 18 | 4,3 |
400х600 | 355х544 | 400х600х50 | 20 | 5,0 |
400х750 | 355х694 | 400х750х50 | 25 | 9,2 |
400х900 | 355х844 | 400х900х50 | 27 | 10,0 |
500х400 | 455х344 | 500х400х50 | 18 | 4,3 |
500х500 | 455х444 | 500х500х50 | 20 | 6,5 |
500х600 | 455х544 | 500х600х50 | 23 | 7,7 |
500х800 | 455х744 | 500х800х50 | 27 | 10,0 |
600х400 | 555х344 | 600х400х50 | 20 | 5,0 |
600х600 | 555х544 | 600х600х50 | 24 | 8,8 |
600х900 | 555х844 | 600х900х50 | 30 | 12,7 |
600х1000 | 555х944 | 600х1000х50 | 32 | 14,0 |
Технологія монтажу прихованих (невидимих) люків
Інструкція по підбору розміру прихованого люка під плитку
Як вибрати потрібний ревізійний люк
На усі люки натискного типу поширюється гарантія заводу виготівника.
