Напольные ревизионные люки

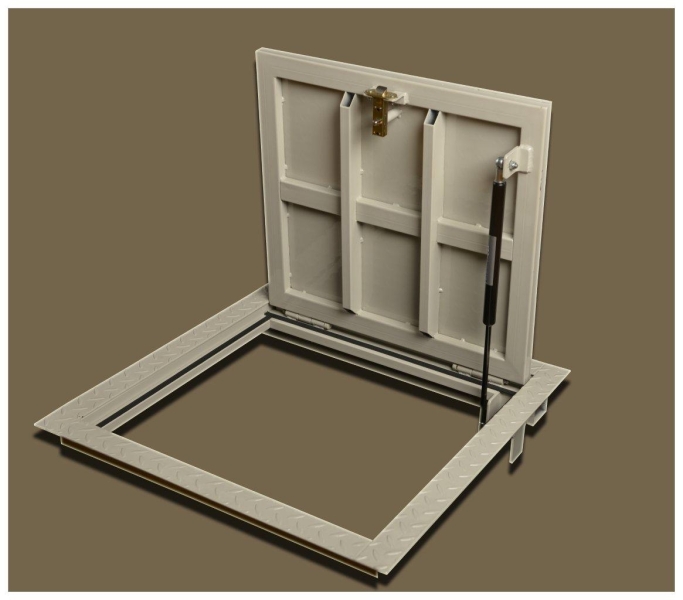

Напольные люки модели "Оскар"
c стальной крышкой и газовым амортизатором
Напольные люки моделей «Лидер», «Практик» и
«Оскар» могут быть изготовлены с дверкой, облицованной
(декорированной) рифленым металлическим листом толщиной 4 мм.
Рифленый лист, представляет собой металлический лист с
нанесенными на гладкой поверхности выступами / рифлями
(располагающимися под определенным углом друг к другу), и
обладает прекрасными противоскользящими свойствами.
Напольные люки данного типа представляет собой законченную
конструкцию, которая уже готова к эксплуатации без
дополнительных процессов заполнения и облицовки финишными
материалами (кераммической плиткой, керамогранитом и т.п.).
Обычно используются на промышленных объектах как внутри так и
снаружи помещений для обеспечения доступа к шахтам,
эксплуатационным каналам и т.д.
Конструкция люка
Общая высота люков = 50 мм. Со стороны петель =
85 мм.
Рама люка выполнена из профильных труб 40х60 мм, 20х40 мм и
20х20 мм.
Все люки снабжены резиновым уплотнителем.
При заказе данной модели напольных люков ВАЖНО уточнять размеры отдельно как для стороны вдоль которой расположены газовые пружины (Сторона Б),так и для стороны вдоль которой расположена ось петель дверки люка (Сторона А). А именно:
Для стороны А:
1) Посадочный размер: Размер А, мм.
2) Размер Светового проема: Размер А – 80 мм.
3) Габаритный Размер люка: Размер А + 60 мм. В основном данный размер используется для справок и не является определяющим размером для выбора люка
Для стороны Б:
1) Посадочный размер: Размер Б, мм.
2) Размер Светового проема: Размер Б – 80 мм (со стороны петли) – 40 мм (со стороны замка).
3) Габаритный Размер люка: Размер Б + 60 мм. В основном данный размер используется для справок и не является определяющим размером для выбора люка
Стоимость люков модели «Оскар» (с поверхностью из рифленого стального листа).
|
Размеры,мм |
Размер А (посадочный размер) |
||||||
| 500 | 600 | 700 | 800 | 900 | 1000 | ||
|
Размер Б
дочный |
600 | 8465 | 9494 | 9626 | 10205 | 12617 | 12728 |
| 700 | 9494 | 9626 | 10205 | 12617 | 12728 | 13020 | |
| 800 | 9626 | 10205 | 12617 | 12728 | 13020 | 13150 | |
| 900 | 10205 | 12617 | 12728 | 13020 | 13150 | 14808 | |
| 1000 | 12728 | 13020 | 13150 | 14808 | 14915 | ||
| 1100 | 13020 | 13150 | 14808 | 14915 | 14976 | ||
| 1200 | 13150 | 14808 | 14915 | 14976 | 16775 | ||
|
Размеры,мм |
Размер А (посадочный размер) |
||||||
| 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | ||
|
Размер Б
дочный |
600 | 13020 | 13150 | 14808 | 14915 | 14976 | 16775 |
| 700 | 13150 | 14808 | 14915 | 14976 | 16775 | 16964 | |
| 800 | 14808 | 14915 | 14976 | 16775 | 16964 | 17122 | |
| 900 | 14915 | 14976 | 16775 | 16964 | 17122 | ||
| 1000 | 14976 | 16775 | 16964 | 17122 | 17243 | ||
| 1100 | 16775 | 16964 | 17122 | 17243 | |||
| 1200 | 16964 | 17122 | 17243 | ||||
На
пересечении ширины и высоты указана стоимость люка в грн.
В таблице представлена стоимость люков
одностворчатых конструкций.
По согласованию с нашим специалистом,
возможно изготовление многостворчатых
конструкций люков.
